외부 GPIO Trigger

출처: http://prosigi.tistory.com/115

---

1. STM32 EXTI 5, 6, 7 Init Code





void EXTI_7_5_Init(void)

{



  EXTI_InitTypeDef  EXTI_InitStructure;

  NVIC_InitTypeDef  NVIC_InitStructure;

  GPIO_InitTypeDef   GPIO_InitStructure;



  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_AFIO, ENABLE);



  // GPIO PORT INIT

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7 ;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;    // Pull-Up

  GPIO_Init(GPIOC, &GPIO_InitStructure);





  // Enable the EXTI9_5 Interrupt

  NVIC_InitStructure.NVIC_IRQChannel = EXTI9_5_IRQChannel;

  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

  NVIC_Init(&NVIC_InitStructure);





  EXTI_ClearITPendingBit(EXTI_Line5);

  EXTI_ClearITPendingBit(EXTI_Line6);

  EXTI_ClearITPendingBit(EXTI_Line7);





  GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource5 );

  GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource6 );

  GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource7 );



  // Configure EXTI Line to generate an interrupt

  // Rising and Falling edge Trigger

  EXTI_InitStructure.EXTI_Line = EXTI_Line5 | EXTI_Line6 | EXTI_Line7;

  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;

  EXTI_InitStructure.EXTI_LineCmd = ENABLE;

  EXTI_Init(&EXTI_InitStructure);



}



---

2. stm32f10x_it.c 추가내용 (IRQ내부)

void EXTI9_5_IRQHandler(void) {      if(EXTI_GetFlagStatus(EXTI_Line5) != RESET)   {     Uart_Printf("Init IRQ_5 \n");          EXTI_ClearITPendingBit(EXTI_Line5);   }   else if (EXTI_GetFlagStatus(EXTI_Line6) != RESET)   {     Uart_Printf("Init IRQ_6 \n");          EXTI_ClearITPendingBit(EXTI_Line6);   }   else if (EXTI_GetFlagStatus(EXTI_Line7) != RESET)   {     Uart_Printf("Init IRQ_7 \n");          EXTI_ClearITPendingBit(EXTI_Line7);   }   else if (EXTI_GetFlagStatus(EXTI_Line8) != RESET)   {     Uart_Printf("Init IRQ_8 \n");          EXTI_ClearITPendingBit(EXTI_Line8);   }   else if (EXTI_GetFlagStatus(EXTI_Line9) != RESET)   {     Uart_Printf("Init IRQ_9 \n");          EXTI_ClearITPendingBit(EXTI_Line9);   }   else   {     ;   } }

---

3. 디버깅도중 CPU Halted 걸려서 먹통.. OTL.



증상)

원인)

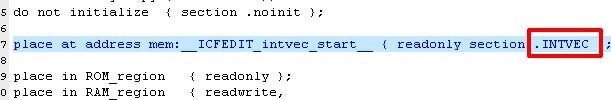

- icf 파일 내용

- stm32f10x_vector.c 내용

해결)

icf파일에서 생성하는 intvec_start 섹션의 이름이

stm32f10x_vector.c에 정의된 이름과 같지 않아서 생긴 문제인듯..

icf파일의 ".INTVEC" -> "INTVEC"로 변경으로 해결!!

---

4. 실행중 HardFaultException 에 들어감.



증상)

- The stack 'CSTACK' is filled to 100%

- The Stack pointer for stack 'CSTACK'

이라고 혼냄.. ㅠ_ㅠ

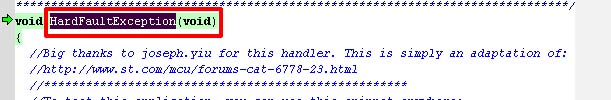

- HardFaultException 함수에서 껌뻑껌뻑.. 깜깜 무소식..

- 어셈..



원인)

- Stack을 너무 많이 썼음.. (너무많이 부려먹었나..?)



해결)

- .icf 파일의 스텍사이즈 정의..

- 일단 키워보자. 사용하는걸 계산할수 있으면.. 이런글도 안남기겠지? ㅎㅎ

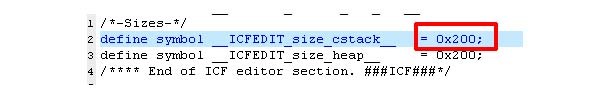

(요놈을)

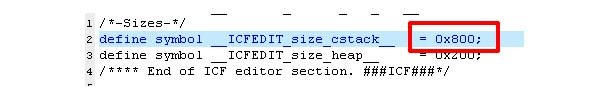

(이렇게) (symbol 이름이 파일마다 다를수가 있나??)

---

STM32 라이브러리 적용 Flow..

1. 라이브러리 설정
        - ST 홈페이지에서 다운로드
                STM32F10x_StdPeriph_Lib        (10/06/24 현재 3.3.0 버전)
                ㄴ CMSIS 폴더
                ㄴ STM32F10x_StdPeriph_Driver 폴더
                STM32F10x_USB-FS-Device_Lib        (10/06/24 현재 3.2.0 버전)
                ㄴ STM32_USB-FS-Device_Driver 폴더


        - \CMSIS\CM3\DeviceSupport\ST\STM32F10x\stm32f10x.h 파일의 내용 변경
                ㄴ Performance line Define을 CPU에 맞게 변경 (LD, MD, HD, CL.. 등)
                ㄴ "#define HSE_Value" 값을 사용 외부 클럭속도에 맞게 수정

        - \CMSIS\CM3\DeviceSupport\ST\STM32F10x\system_stm32f10x.c 파일의 내용 변경
                ㄴ SetSysClockTo72(); 함수의 내용중
                   "RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);" 라인의
                   PLLMULLx 값 변경하여 "HSE * x = 72MHz" 성립되게 수정
